摘要：

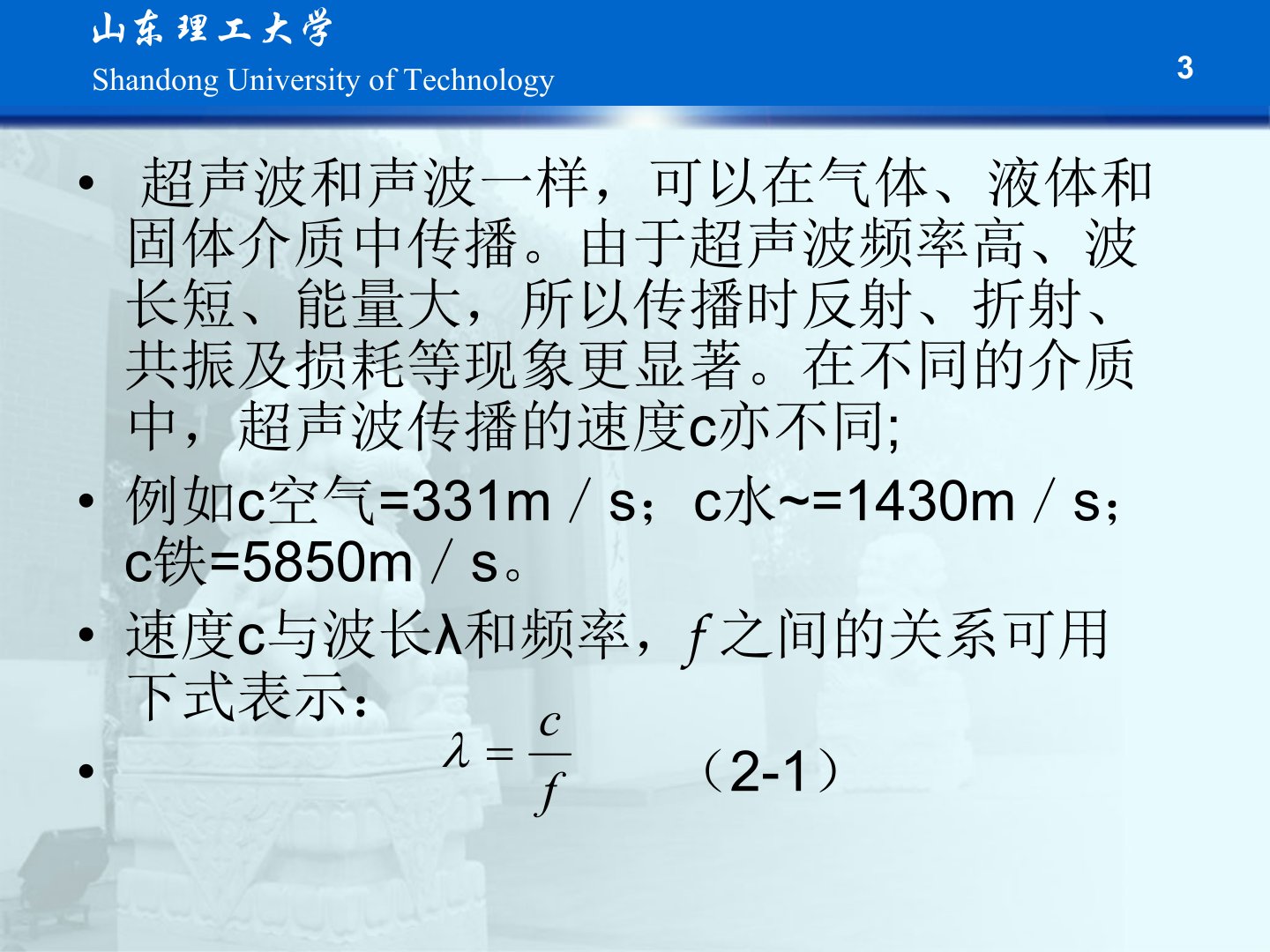

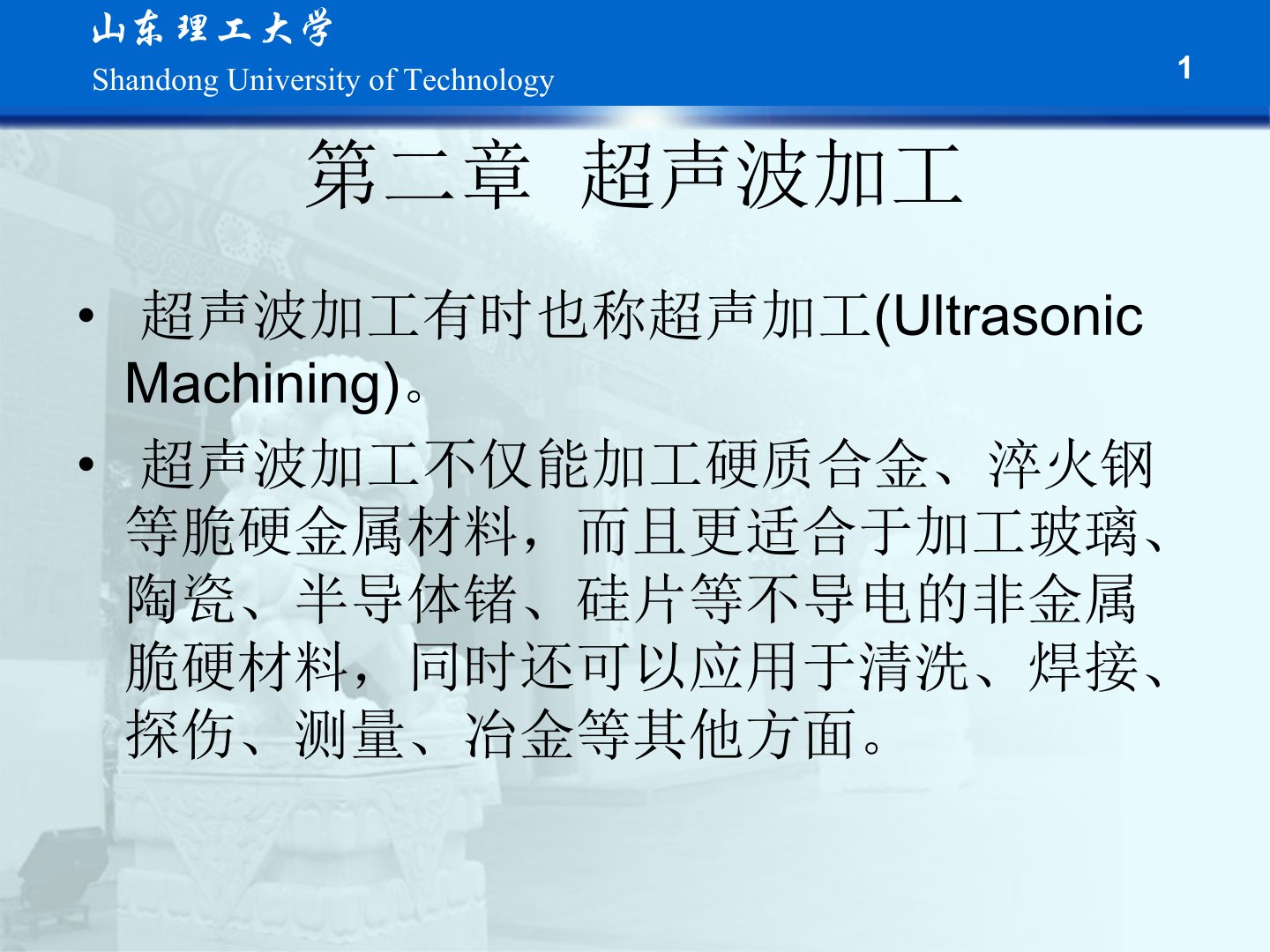

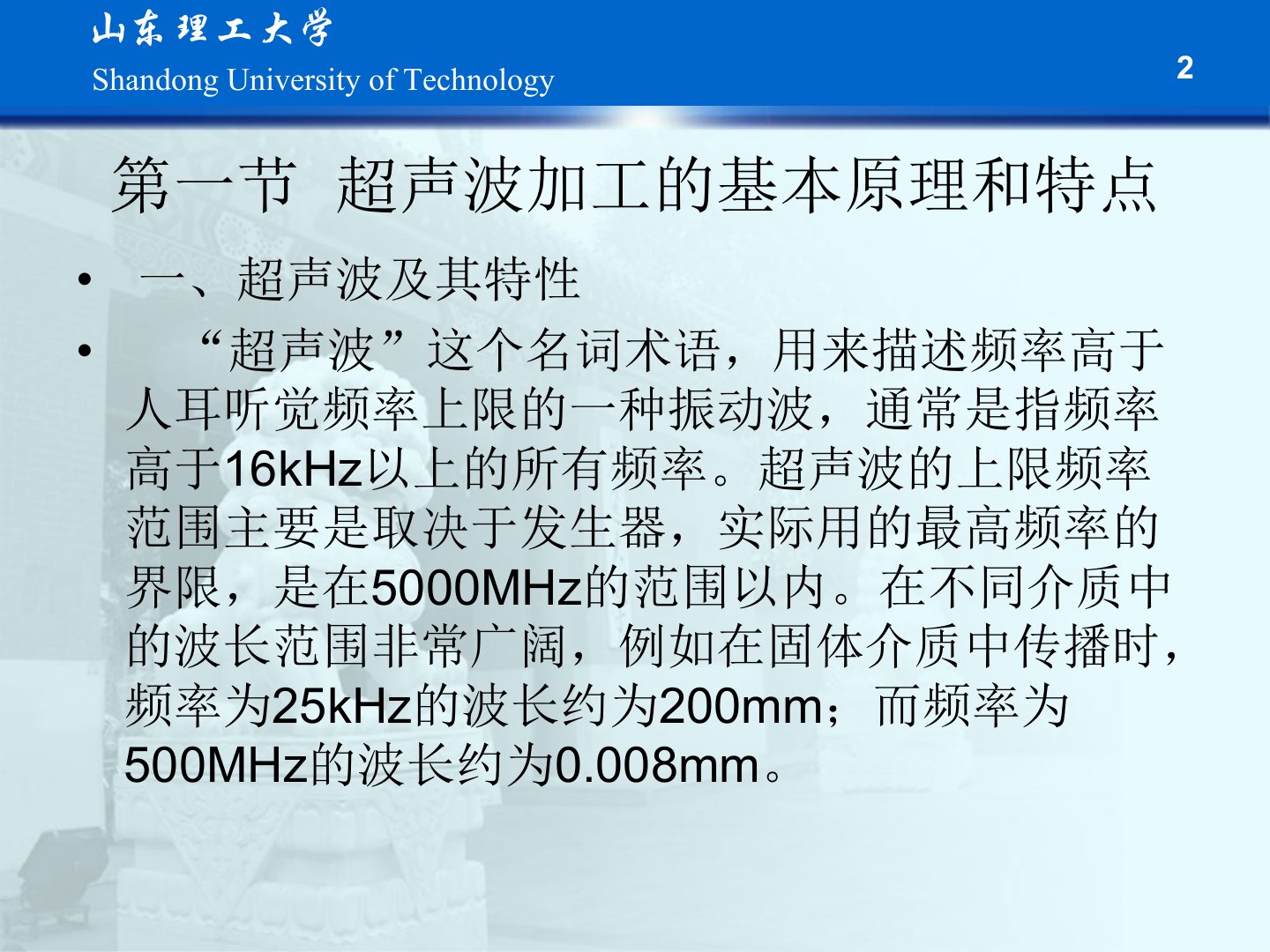

第二章超声波加工摘要超声波加工亦称超声加工适用于硬质合金、淬火钢等脆硬金属及玻璃、陶瓷等非金属材料还用于清洗、焊接、探伤等领域。其基本原理是利用工具端面的超声振动通过磨料悬浮液对脆硬材料进行成型加工。超声波是频率高于16kHz的振动波具有传递强能量、空化作用及反射、透射、折射等特性。加工时工具以一定力作用在工件上超声换能器产生纵向振动经变幅杆放大后驱动工具端面振动使磨粒锤击、冲击工件表面。其特点包括适合加工硬脆材料、工具形状可复杂、切削力小、不会引起变形及烧伤、加工精度高。超声波加工设备包括超声发生器、超声振动系统、机床本体和磨料工作液循环系统。其中换能器利用压电效应或磁致伸缩效应实现机声转换变幅杆放大振动幅度。加工速度受振幅、频率、静压力、磨料种类和粒度等因素影响加工精度则与磨料粒度、工具精度及磨损情况等相关。材料去除机理主要包括磨料颗粒的直接锤击、自由运动的磨料颗粒冲击、磨料悬浮液空化作用及伴随流体产生的化学作用。此外超声波还可用于清洗、焊接、乳化、搪锡、粉碎、雾化、凝聚、除气、加速过滤、振动筛、陈化、疲劳试验及声悬浮技术等方面。振动切削通过给刀具或工件加上有规律的振动减小切削力、

展开>> 收起<<

超声波加工【129页】.pptx

共129页,预览39页

还剩页未读，继续阅读
